В московском офисе крупного оператора связи инженер Сергей держит на столе три программатора под разные вендоры. Каждый со своей утилитой, каждый требует определённую версию Windows. Знакомая ситуация для многих специалистов, работающих с оптическими модулями. Сегодня рынок предлагает иной подход: универсальное приложение, которое открывается в браузере и объединяет работу с памятью трансиверов разных форм-факторов. Ниже — как это устроено и что даёт на практике.
- Один интерфейс для модулей любых производителей
- Редактор памяти, который объясняет каждый байт
- Цифровая диагностика в реальном времени
- Работа с защищённой памятью и паролями
- База кодов и готовые отчёты для сетевых ОС
- Часто задаваемые вопросы
- Что такое оптический трансивер?
- Какие форм-факторы поддерживает CodingBox?
- Нужно ли устанавливать программу на компьютер?
- Работает ли приложение без интернета?
- Какие операционные системы поддерживаются?
- Что такое DDM в трансиверах?
- Что такое EEPROM и зачем его редактировать?
- Какие спецификации MSA поддерживаются?
- Можно ли записывать данные в защищённые модули?
- Как сохранить резервную копию модуля?
- Что такое контрольные суммы CC_BASE и CC_EXT?
- В каких форматах можно выгрузить отчёт?
- Сколько языков поддерживает интерфейс?
- Что такое CodingBox Driver?
- Можно ли работать с DWDM tunable трансиверами?
- Как найти нужный код в базе?
- Как проверить совместимость модуля с оборудованием?
- Какие данные сохраняются в журнале операций?
- Можно ли использовать приложение на изолированной машине?
- Где скачать CodingBox?
Один интерфейс для модулей любых производителей
Аппаратная платформа программатора часто поддерживает разные форм-факторы, но родное ПО раскрывает лишь часть возможностей. CodingBox Driver связывает программаторы различных производителей с онлайн-приложением. Вы получаете единый интерфейс для SFP, SFP+, SFP28, SFP56, SFP112, SFP-DD, DSFP, XFP, QSFP, QSFP+, QSFP28, QSFP56, QSFP112, QSFP-DD, OSFP и OSFP-XD. Это 9 форм-факторов от GBIC до OSFP-XD и 5 семейств спецификаций MSA.
Когда в программатор попадает QSFP28 с защитой от записи, старая утилита показывает ошибку. В CodingBox вы задаёте адрес таблицы, адрес пароля и значение, после чего выбранные страницы уходят в модуль. Один инструмент закрывает модули разных вендоров, а не заставляет держать отдельную утилиту под каждый бренд. В Екатеринбурге и Новосибирске инженеры уже оценили такую унификацию: меньше переключений между окнами — больше времени на настройку.
Редактор памяти, который объясняет каждый байт

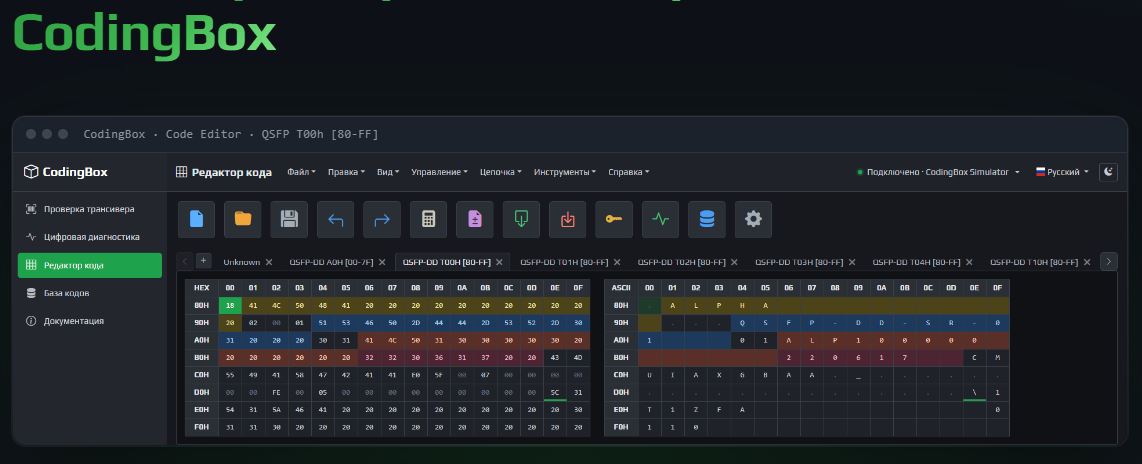

Редактор памяти EEPROM показывает сетку HEX и ASCII, вкладку на каждую страницу, отмену и повтор действий. Контрольные суммы CC_BASE и CC_EXT пересчитываются автоматически, страницу можно защитить замком от случайной правки, дампы загружаются и сохраняются файлами. Декодирование идёт по SFF-8472, SFF-8636, INF-8077i, CMIS 5.0 и 4.0, MIS 2.0 и таблицам SFF-8024.
Наведите курсор на байт — увидите адрес, значение в трёх системах счисления, имя поля и действующую спецификацию. Больше не нужно держать PDF на втором мониторе и сверять адреса вручную. Ошибка в поле становится видна до записи, а не после установки модуля в коммутатор.
- Вкладка на каждую страницу памяти.
- Отмена и повтор действий.
- Пересчёт CC_BASE и CC_EXT.
- Замок страницы от случайной правки.
- Загрузка и сохранение дампов.
- Подсказки по байтам и спецификациям.
Цифровая диагностика в реальном времени
Цифровая диагностика DDM показывает температуру, напряжение, ток смещения и оптическую мощность по каналам. Пороги Alarm и Warning размечены прямо на графиках, интервал опроса настраивается, измерения пишутся в журнал и выгружаются в CSV. Это даёт не просто цифры, а картину поведения модуля под нагрузкой.
Для DWDM tunable этого мало? Приложение помогает настроить номер канала и длину волны. Если линия деградирует, вы сравниваете CSV до и после замены модуля, а не гадаете по косвенным признакам. Журнал остаётся доказательством для отчёта и разбора инцидента. В Казани и Нижнем Новгороде такая практика уже сокращает время на диагностику магистральных участков.
Работа с защищённой памятью и паролями
Трансиверы с защитой от записи разблокируются по паролю. Адрес таблицы, адрес пароля и его значение задаются вручную. Это важно, когда вендор меняет схему защиты или вы работаете с нестандартной партией. Вы не зависите от зашитого в программу списка, который устаревает быстрее, чем приходит новая партия модулей.
Перед записью видно, какие страницы открыты, что в них изменено и что уйдёт в модуль. Отмеченными пишутся только выбранные страницы — остальные остаются нетронутыми. Резервная копия снимается перед записью, поэтому откат возможен без поиска исходного дампа по папкам.
- Считайте память и сохраните дамп.
- Укажите адрес таблицы и адрес пароля.
- Отметьте страницы для записи.
- Пересчитайте контрольные суммы.
- Запишите и проверьте чтением.
База кодов и готовые отчёты для сетевых ОС
Каждое чтение сохраняется, страницы одного модуля связываются в цепочку. Поиск идёт по вендору, номерам, типу, стандарту, длине волны и HEX-шаблону. Проверка трансивера автоматически опознаёт модуль при установке в программатор, показывает карточку с вендором, part number, серийным номером и датой выпуска.
Сводка доступна в четырёх стилях: Cisco IOS, Junos, Huawei VRP и Aruba/HPE. Копирование одной кнопкой. Интерфейс работает в браузере под Windows, macOS и Linux, есть шесть языков. Приложение можно открыть оффлайн на изолированной машине — интернет нужен только для обновлений и базы кодов. Если хотите проверить на своих модулях, откройте codingbox.ru и запустите демо.
Часто задаваемые вопросы
Что такое оптический трансивер?
Это устройство, которое преобразует электрический сигнал в оптический и обратно. Применяется в сетях связи для передачи данных по оптоволокну на разные расстояния.
Какие форм-факторы поддерживает CodingBox?
SFP, SFP+, SFP28, SFP56, SFP112, SFP-DD, DSFP, XFP, QSFP, QSFP+, QSFP28, QSFP56, QSFP112, QSFP-DD, OSFP, OSFP-XD — всего 9 форм-факторов от GBIC до OSFP-XD.
Нужно ли устанавливать программу на компьютер?
Приложение работает в браузере. На рабочее место устанавливается только драйвер CodingBox Driver для связи с программатором.
Работает ли приложение без интернета?
Да, приложение — самодостаточный файл. Его можно открыть в браузере на изолированной машине и работать без доступа в сеть. Интернет нужен только для обновлений и базы кодов.
Какие операционные системы поддерживаются?
Windows, macOS и Linux. Интерфейс открывается в любом современном браузере.
Что такое DDM в трансиверах?
Digital Diagnostic Monitoring — цифровая диагностика. Показывает температуру, напряжение, ток смещения и оптическую мощность по каналам в реальном времени.
Что такое EEPROM и зачем его редактировать?
EEPROM — энергонезависимая память модуля. В ней хранятся идентификационные данные, калибровки и настройки. Редактирование позволяет адаптировать модуль под конкретное оборудование.
Какие спецификации MSA поддерживаются?
SFF-8472, SFF-8636, INF-8077i, CMIS 5.0 и 4.0, MIS 2.0, а также таблицы SFF-8024. Всего 5 семейств спецификаций.
Можно ли записывать данные в защищённые модули?
Да. Трансиверы с защитой от записи разблокируются по паролю. Адрес таблицы, адрес пароля и его значение задаются вручную в настройках.
Как сохранить резервную копию модуля?
Резервная копия снимается перед записью. Дамп сохраняется файлом, что позволяет откатить изменения без поиска исходных данных.
Что такое контрольные суммы CC_BASE и CC_EXT?
Это контрольные суммы, которые проверяют целостность данных в памяти модуля. Приложение пересчитывает их автоматически при редактировании.
В каких форматах можно выгрузить отчёт?
Сводка доступна в четырёх стилях: Cisco IOS, Junos, Huawei VRP и Aruba/HPE. Копирование одной кнопкой. Данные DDM выгружаются в CSV.
Сколько языков поддерживает интерфейс?
Шесть языков, включая русский и английский.
Что такое CodingBox Driver?
Универсальный драйвер, который устанавливается на компьютер и обеспечивает взаимодействие онлайн-приложения с аппаратными платформами программаторов различных производителей.
Можно ли работать с DWDM tunable трансиверами?
Да. Приложение позволяет настроить номер канала и длину волны для DWDM tunable модулей.
Как найти нужный код в базе?
Поиск идёт по вендору, номерам, типу, стандарту, длине волны и HEX-шаблону. Каждое чтение сохраняется и связывается в цепочку по страницам одного модуля.
Как проверить совместимость модуля с оборудованием?
При установке в программатор модуль опознаётся автоматически. Приложение показывает карточку с вендором, part number, серийным номером и датой выпуска, а также вердикт по совместимости.
Какие данные сохраняются в журнале операций?
Все чтения и записи, измерения DDM, изменения страниц памяти. Журнал можно выгрузить для отчёта или разбора инцидента.
Можно ли использовать приложение на изолированной машине?
Да, приложение работает оффлайн. Интернет требуется только для обновлений и работы с базой кодов.
Где скачать CodingBox?
На официальном сайте codingbox.ru. Там же доступно демо для ознакомления.
Попробуйте начать с простого: подключите один программатор, прочитайте память и посмотрите, как приложение разбирает поля. Затем сохраните дамп, отметьте одну страницу и запишите её. Так вы за один вечер оцените, сколько рутины убирает универсальное окно.
